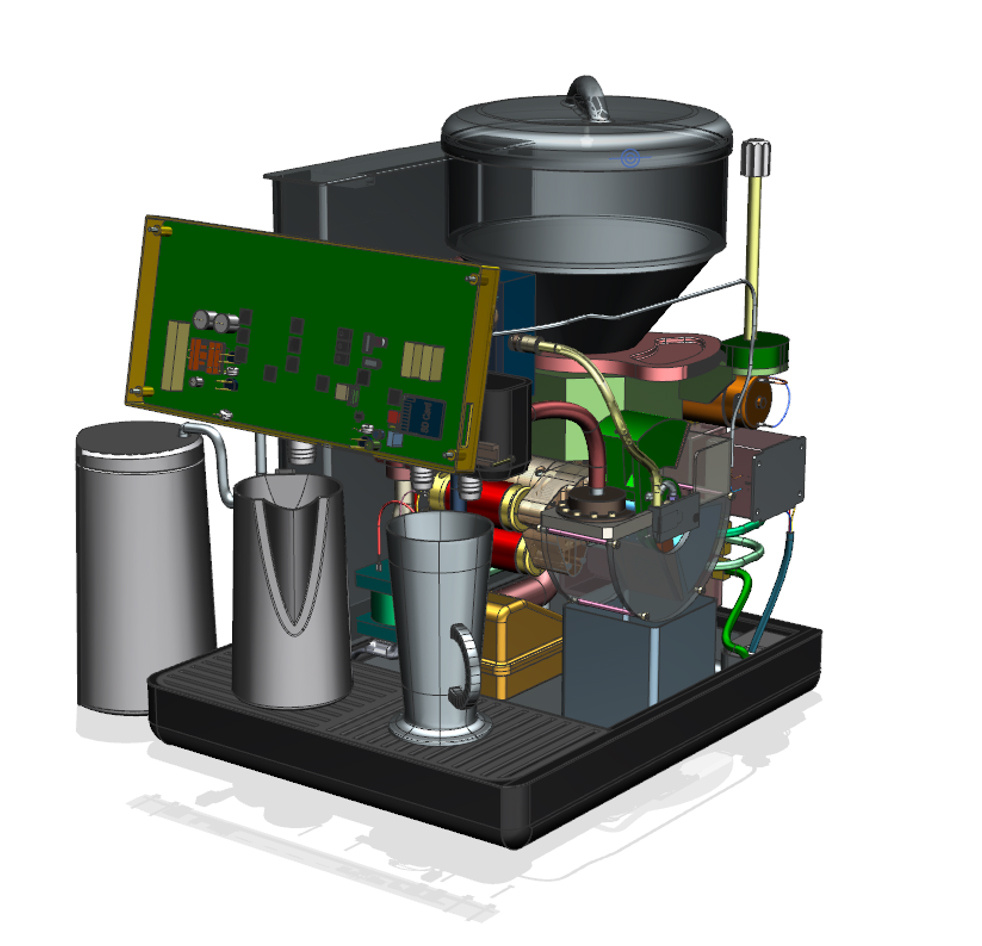

NX 2306

Dabei wird weder die Version des Skizzensolvers noch die gefundenen Verbindungen geändert.

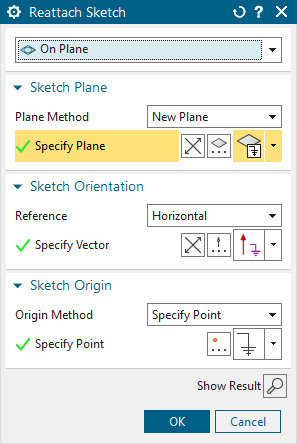

Für Teile mit mehreren Skizzen kann der Befehl über Menü -> Bearbeiten -> Formelement -> „Neu zuordnen“ aufgerufen werden, um eine Übersicht der möglichen Skizzen zu erhalten.

Beim „Neu zuordnen“ einer Skizze kann nun das Ergebnis mit "Ergebnis anzeigen" überprüft werden.

NX Freiformflächen
"Überbrücken"-Befehl erweitert

Es ist nun möglich, Kurven bei der Erstellung von Überbrücken zu verwenden. Wenn dabei eine Kurve auf einer Fläche selektiert wird, kann der Übergang zu der Fläche als G1-, G2- und G3-Übergang definiert werden.

NX Ausdrücke & Standardisierung

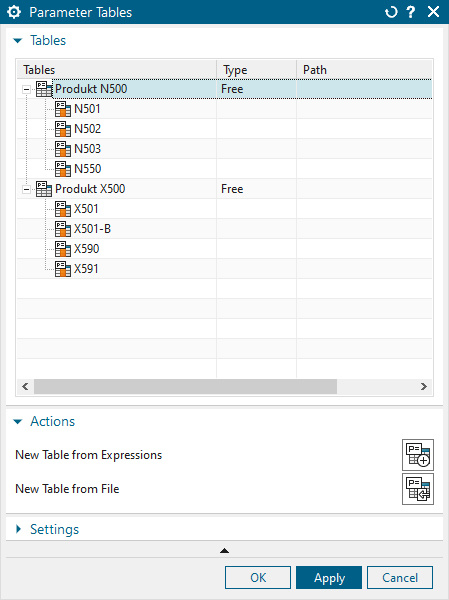

Verbesserungen an Parameter-Tabellen

Ab sofort ist das Festlegen der Reihenfolge von Spalten und Zeilen möglich. Konfigurationen lassen sich direkt aus dem Spaltenmenü löschen. Namen der Parameter-Tabellen werden nun bei den zugehörigen Ausdrücken angezeigt, wenn diese für Bearbeitung gesperrt sind.

Formelement-Vorlagen Autor

Es ist nun möglich, Formelement-Vorlagen in Produktvorlagen zu integrieren.

NX Assemblies

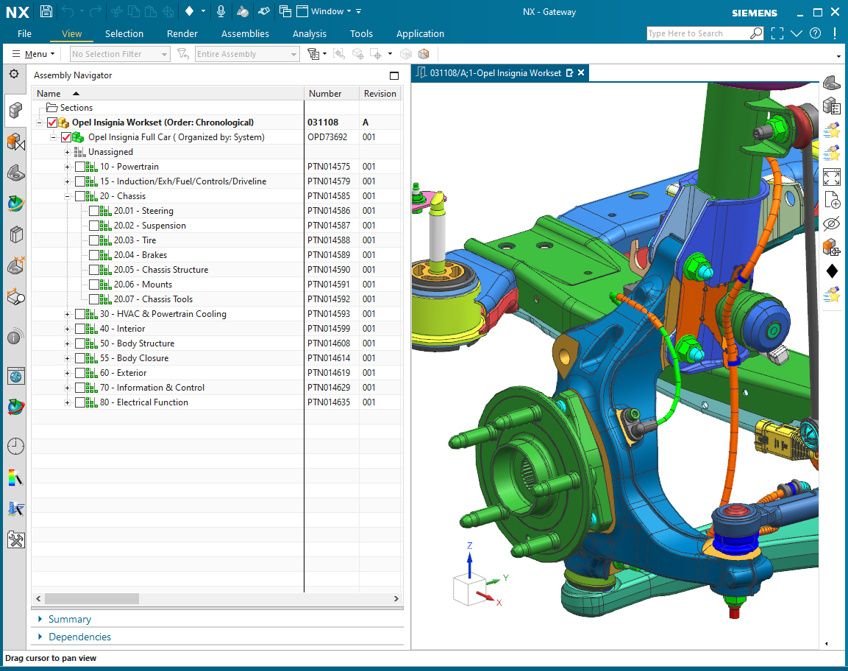

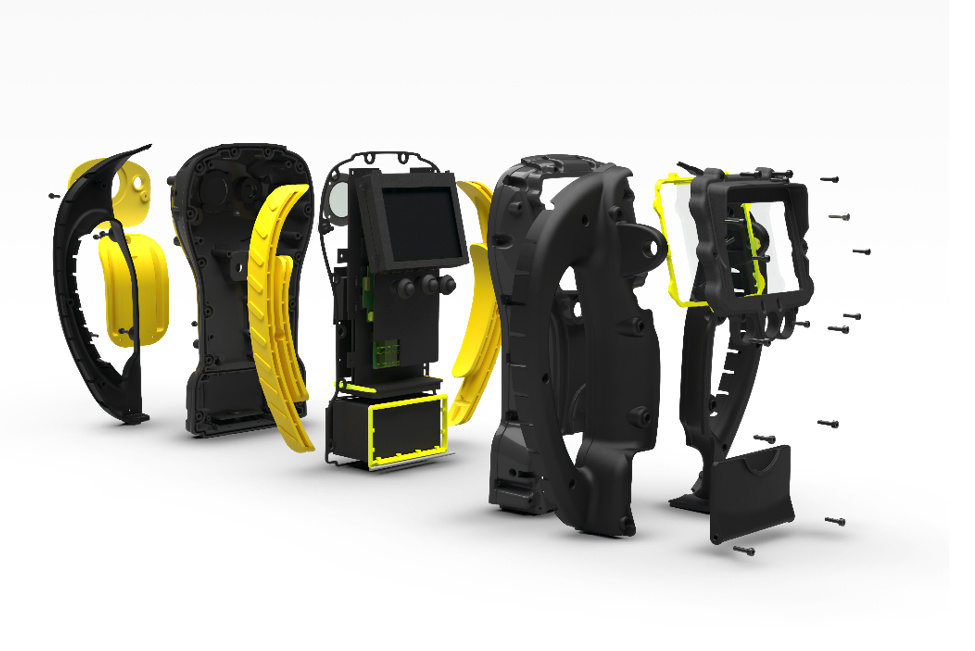

Synchrone Baugruppen

Die neue Menüleiste "Position" erlaubt die Veränderung von Komponentenpositionen und Körpern. Außerdem können nun Komponenten im Baugruppenkontext angepasst werden. Dazu werden die gewünschten Komponenten zuerst als "Modeling Component" definiert. Anschließend kann mit dem neuen Befehl "Move" entweder eine Komponente oder eine Fläche – wie von der synchronen Konstruktion bekannt – bewegt werden.

Animationen zeigen die Positionierung der Teile bei der Erstellung von Baugruppenzwangsbedingungen. Bei den meisten Befehlen wird nun zwischen einer Auswahl des zu bewegenden Objekts und des stationären Objekts unterschieden. Dadurch lässt sich exakt bestimmen, welches der beiden Baugruppenzwangsbedingungspaare die notwendige Positionsänderung durchführen soll.

Mithilfe des Umschalters "Erzeuge persistente Baugruppenzwangsbedingungen" kann zwischen der Erstellung assoziativer und nicht-assoziativer Bedingungen gewechselt werden. "Automatisches Ausrichten" hilft bei der schnellen Zusammenführung ganzer Baugruppen mit hoher Flexibilität.

NX Visualisation

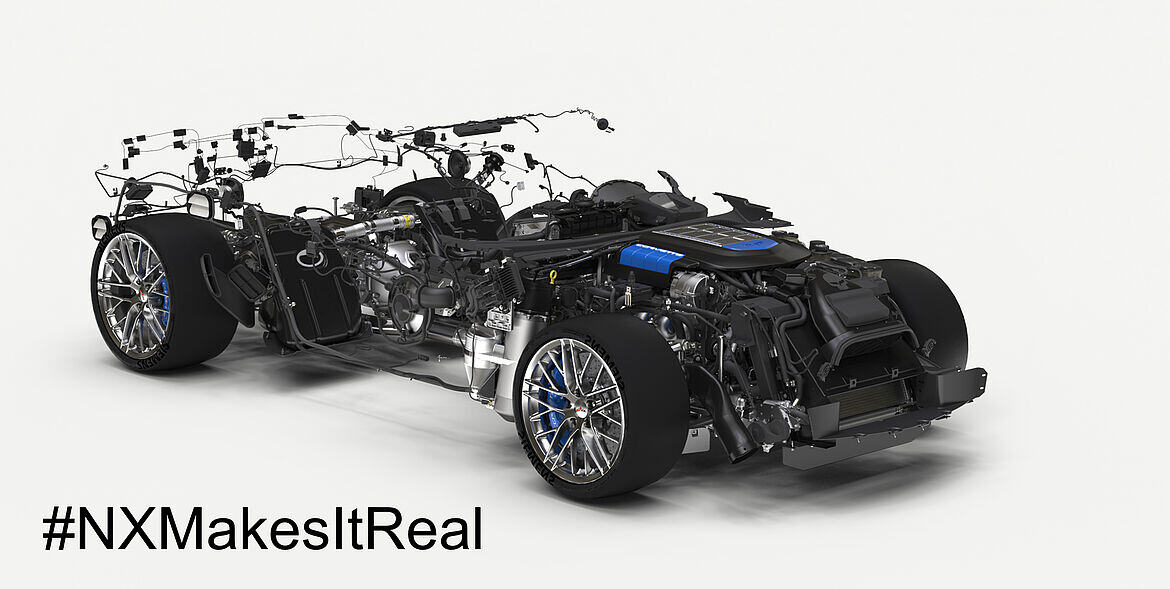

Szenen

Alle Szenen wurden überprüft, viele wurden neu kalibriert, manche gelöscht und neue hinzugefügt. Zudem gibt es jetzt neue Optionen für bestehende Außen- und Innenszenen und viele neue Materialien wie z.B. Granit, Gras, Stuck, Asphalt und viele mehr.

NX Masseberechnung und Messen
Neue Möglichkeiten im Messen-Tool

• Radius/Durchmesser und Mittelpunkt durch drei Punkte: Der Mittelpunkt kann zudem als Punkt-Objekt erstellt werden.
• Minimale Distanz zu Kreisbogenverlängerung. Auf diese Weise können Kreisbogenverlängerungen, wie z.B. schwingende Türen, Luken oder andere rotierende Objekte vermessen werden. Damit lassen sich minimale Freiräume erkennen. Wenn das andere Vermessungsobjekt eine plane Fläche ist, kann von dieser auch eine senkrechte Verlängerung für die Messung verwendet werden.
• Minimale, senkrechte Distanz zu Kreisbogenverlängerung.
• Darstellung der Messergebnisse senkrecht zur Ansicht. Es können nun alternativ alle Messungen senkrecht zur derzeitigen Ansicht angezeigt werden. In den Anwenderstandards lassen sich die Hintergrundfarben der Messergebnisse definieren.

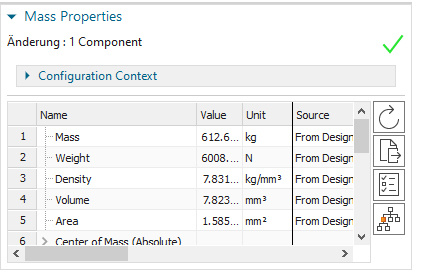

Baugruppenmasseberechnung

Hierbei handelt es sich um eine Option für Anzahl der Dezimalstellenanzeige im Tabellenexport. Die Attributausgabe des Masseschwerpunkts zum globalen Koordinatensystems wurde in die Standardausgabewerte übernommen.
