NX 2406

Ausgewählte Features des Major Release Juni 2024

Im Juni 2024 wurde Siemens NX 2406 veröffentlicht. Das Major-Release hält wieder viele Verbesserungen, vor allem in der Performance und Bedienbarkeit, bereit. Wir haben Ihnen einige der neuen und optimierten Funktionen im Folgenden zusammengestellt.

Sie möchten das Major-Release NX 2406 nutzen? Als langjähriger Partner von Siemens Digital Industries Software und NX Expert Partner unterstützen wir Sie professionell beim CAD-Einstieg oder Umstieg von einem anderen CAD oder einer früheren Version. Auch wenn Ihr Versionswechsel automatisch über das Continuous Release erfolgte, stehen wir Ihnen gerne zur Seite und schulen Ihre Mitarbeiter, damit diese schnell produktiv mit NX 2406 arbeiten können.

Ausgewählte Neuerungen und Optimierungen von NX 2406 im Überblick

NX Design

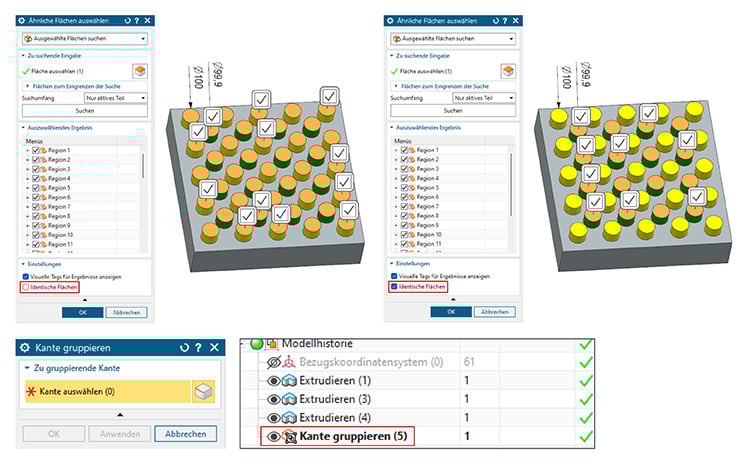

Befehl/Funktion „Ähnliche Flächen auswählen“ optimiert:

Es besteht nun die Möglichkeit identische Flächen auszuwählen.
Einzelne Instanzen können wieder abgewählt werden.

Befehl/Funktion „Kanten gruppieren“:

Kanten lassen sich nun gruppieren und so einfach für weitere Formelementoperationen verwenden.

NX Assemblies

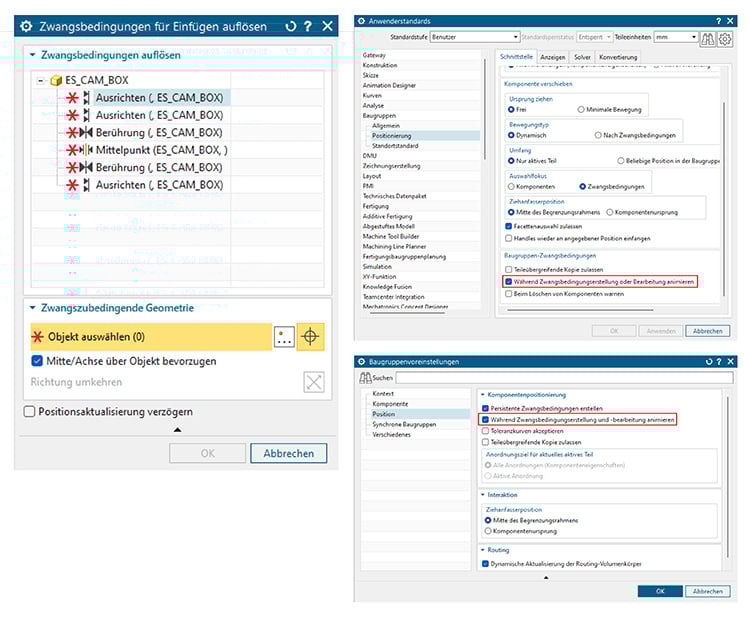

Kopieren & Einfügen von Komponenten inklusive Zwangsbedingungen:

Interne Zwangsbedingungen werden beim Kopieren von Baugruppenkomponenten innerhalb einer NX-Sitzung beibehalten
Intuitives Dialogfenster führt Benutzer durch die Neudefinition der Referenzgeometrien

Animation der Komponenten bei der Erstellung von Zwangsbedingungen:

Ermöglicht es, klar zu sehen, wie die Komponenten in der Baugruppe positioniert werden
Komponente „fliegt“ an ihre Zielposition
Jederzeit deaktivierbar für bessere Performance im Kontext größerer Baugruppen

NX Synchronous Assemblies

Neue Funktionen in der synchronen Baugruppenumgebung ermöglichen:

Gleichzeitiges Verändern mehrerer Komponenten durch eine Operation
Geometrische Anpassungen abhängiger Komponenten durch Verschieben von Komponenten

Funktion „Als Konstruktionsgeometrie kennzeichnen“:

Legt die Komponenten fest, die im Baugruppenkontext synchron bearbeitet werden sollen, und hebt diese farblich hervor.
Existierende Kopien sind ohne gesonderte Auswahl ebenfalls von den Änderungen betroffen.
Die Kennzeichnung besteht immer nur für die aktuelle Operation. Andere Befehle wie z.B. ein Wechsel des aktiven Teils entfernen den Status sofort.

Neues „Verschieben“-Dialogfenster:

Sobald sich als Konstruktionsgeometrie gekennzeichnete Komponenten in der Baugruppe befinden, lassen sich nun Komponenten oder Flächen auswählen, die innerhalb ihrer Freiheitsgrade synchron verschoben werden können.
Zusätzlich taucht die „Beziehungssuche“ in der Funktionsleiste auf.
Komponenten und Flächen von anderen gekennzeichneten Konstruktionsgeometrien verschieben sich entsprechend der bestehenden Zwangsbedingungen und der in der Beziehungssuche festgelegten Bedingungen mit.
Durchgeführte Flächenoperationen werden in den betroffenen Teilen als „Fläche ändern“-Formelement hinterlegt und können dort angepasst werden.

Sketcher

NEU | Skizzennavigator:

Ermöglicht einen schnellen Überblick über umfangreichere Skizzen
Innerhalb einer aktiven Skizze als neuer Tab in der Ressourcenleiste verfügbar
Strukturierte Darstellung aller Skizzenelemente und deren Status / Beziehungen / externe Referenzen / Probleme

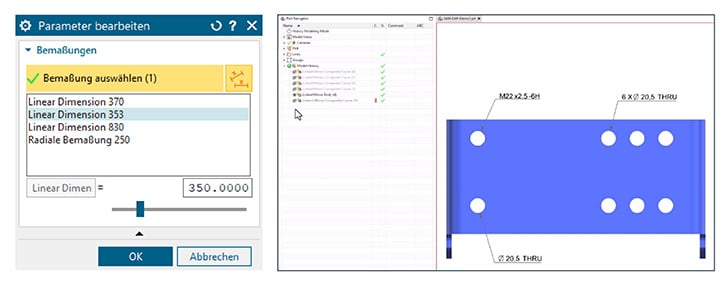

Bemaßungswerte können im Dialogfenster „Parameter bearbeiten“ dynamisch mittels Schieberegler verändert werden

NX Sheet Metal

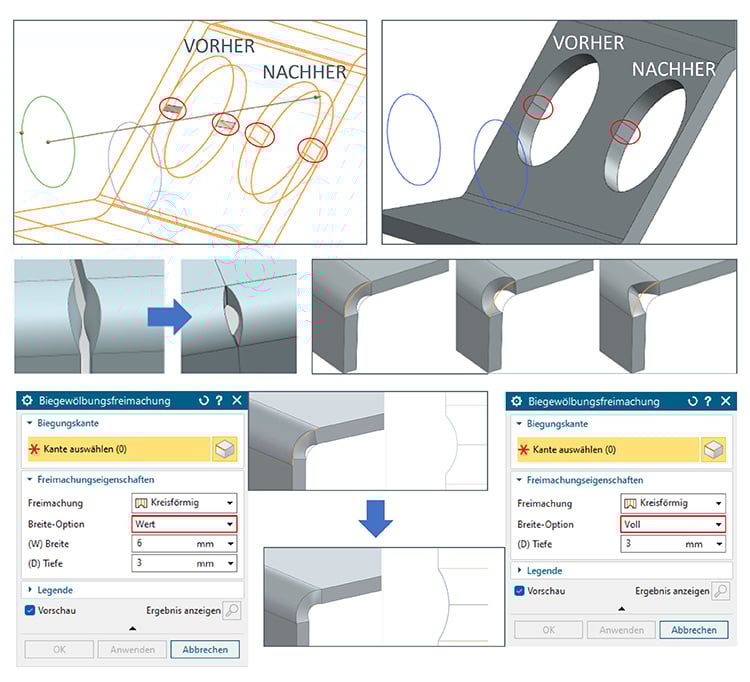

Befehl/Funktion „Normalausschnitt“ optimiert:

Bei kreisrunden Konturen wurden bisher Ausschnitte mit leichtem Materialüberstand erzeugt, die nicht der echten Ausgangskontur entsprachen. Dieses Problem wurde nun behoben.

Befehl / Funktion „Biegewölbungsfreimachung“ optimiert:

Erweiterung der Funktion Biegewölbungsfreimachung aus NX 2212
Neue Breitenoption „voll“ ermöglicht es, die Freimachung automatisch über den vollen Biegeradius festzulegen.
Warnhinweise geben bei Überschreitung jetzt Minimal-/Maximalwerte für die Eingabeparameter aus.

PMI

Optimierung der Funktion „Bohrungs- und Gewinde-Callout":

Es ist nun möglich Bemaßungen für Bohrungen und Gewinde auf nicht parametrischen Geometrien zu erzeugen, wie z.B. Wave-Link-Körper, gespiegelte Körper, JT-Körper.

Weitere Neuerungen bei den NX Add-ons

Additive Manufacturing

Build Processor Manager (Select 3D Printer)
Add Part
Unterverschachtelung und automatisches Verschachteln
Lasertypsequenzfarben
Netzeigenschaften
Materialaufbaustrategie festlegen und erzeugen
Teil neu positionieren
Sinterbox

Design Simulation

Ein- und Ausblenden im Simulations-Navigator
Zurück zu Modell
Post Processing Navigator
Befehl "Angrenzende anzeigen"
Reduzierte Anzeige von Randbedingungen

Bitte beachten Sie:

Wartungskunden können das NX 2406-Upgrade über das Siemens Support Center herunterladen. Wenn Sie NX 2406 testen möchten, fordern Sie bei uns Ihre kostenlose Testversion über das folgende Formular an:
